Konventionelle Schleifmaschinen

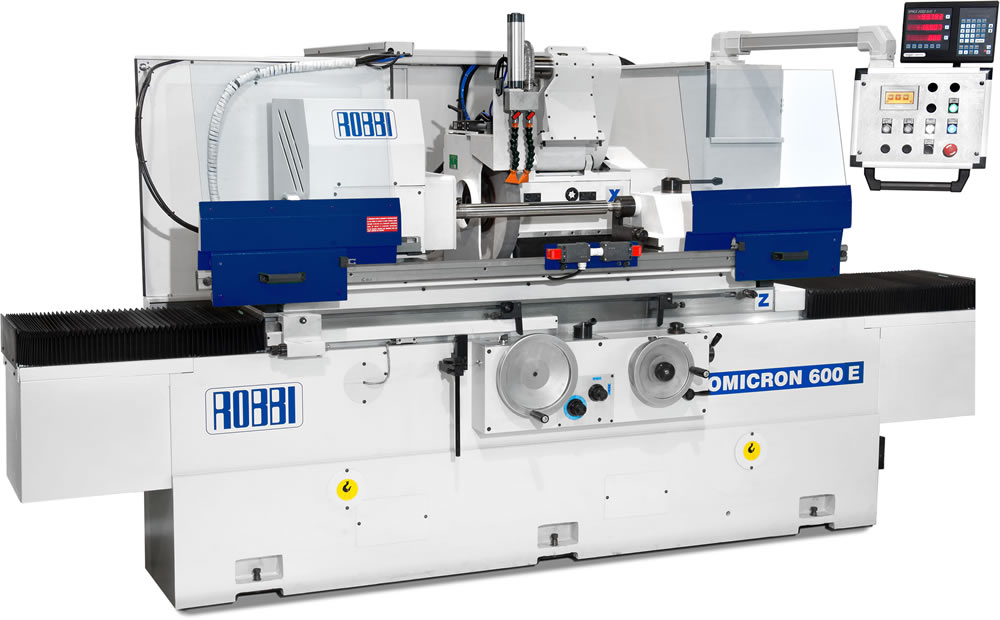

OMICRON E
- Hoher Präzisionsstandard
- Flexibilität
- Schnelles Einrichten der Maschine
- Ideal für die Bearbeitung von Werkstücken mit geringen Toleranzen
- Robust und stabil: Maschinenbett aus normgerechtem Gusseisen
- auf Bronzelagern montierte Schleifspindel
| Arbeitsbereiche | E600 | E1000 | E1500 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Max Spitzenweiten | mm | 630 | 1.030 | 1.530 | |||||||
| Max Schleiflänge | mm | 600 | 1.000 | 1.530 | |||||||
| Maschinentisch-Schwenkbereich + | Grad | +9° | +8° | +7° | |||||||
| Maschinentisch-Schwenkbereich - | Grad | -5° | -4° | -3° | |||||||
| - | |||||||||||
| Spitzenhöhe über Tisch | mm | 180 | (optional 230) | ||||||||
| Werkstückgewicht zwischen Spitzen | kg | 250 | (optional 300) | ||||||||
| Werkstückgewicht beim Fliegendschleifen (Auf 150mm Spindelnase Werkstückspindelstock) | kg | 80 | (optional 100) |
| Werkstückspindelstock | ||
|---|---|---|
| Rotation Geschwindigkeit | rpm | 0-600 |
| Innen Aufnahmekonus | CM | 5 |
| Außen Aufnahmekonus | ASA | 5 |
| Spindeldurchlass | mm | 31 |
| Reitstock | ||
|---|---|---|
| Pinolenhub | mm | 35 |
| Pinolendurchmesser | mm | 48 |
| Innen Aufnahmekonus | CM | 4 |
| Schleifscheibe | |||
|---|---|---|---|
| Durchmesser | mm | 450 | |
| Breite | Min | mm | 20 |
| Max | mm | 80 | |
| Flanschdurchmesser | mm | 127 |
