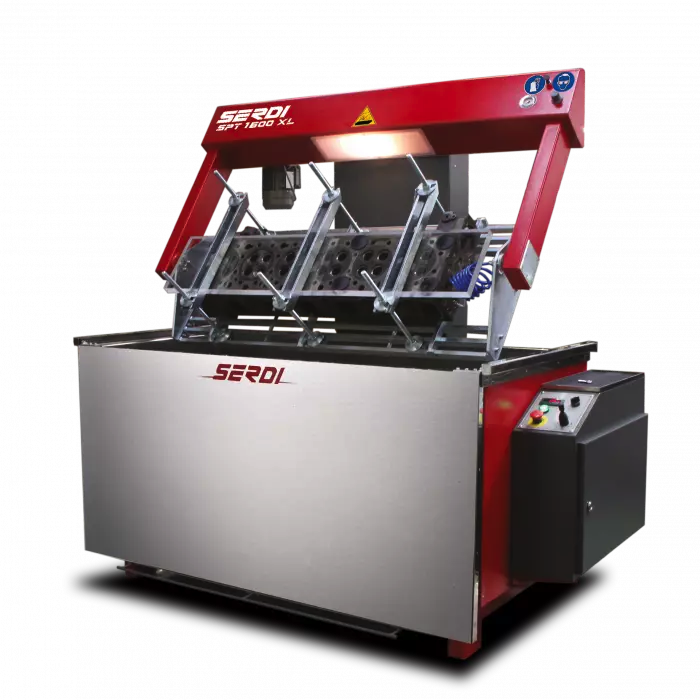

Zylinderkopf-Rissprüfmaschine SERDI SPT1600XL
Rissprüfmaschine für die grössten Zylinderköpfe.
Auch Zylinderköpfe wie IVECO CURSOR, MAN, Caterpillar etc. können gespannt werden.
Maximale Abmessungen des Zylinderkopfes 1350×460×410(h) mm
Auch Zylinderköpfe wie IVECO CURSOR, MAN, Caterpillar etc. können gespannt werden.
Maximale Abmessungen des Zylinderkopfes 1350×460×410(h) mm

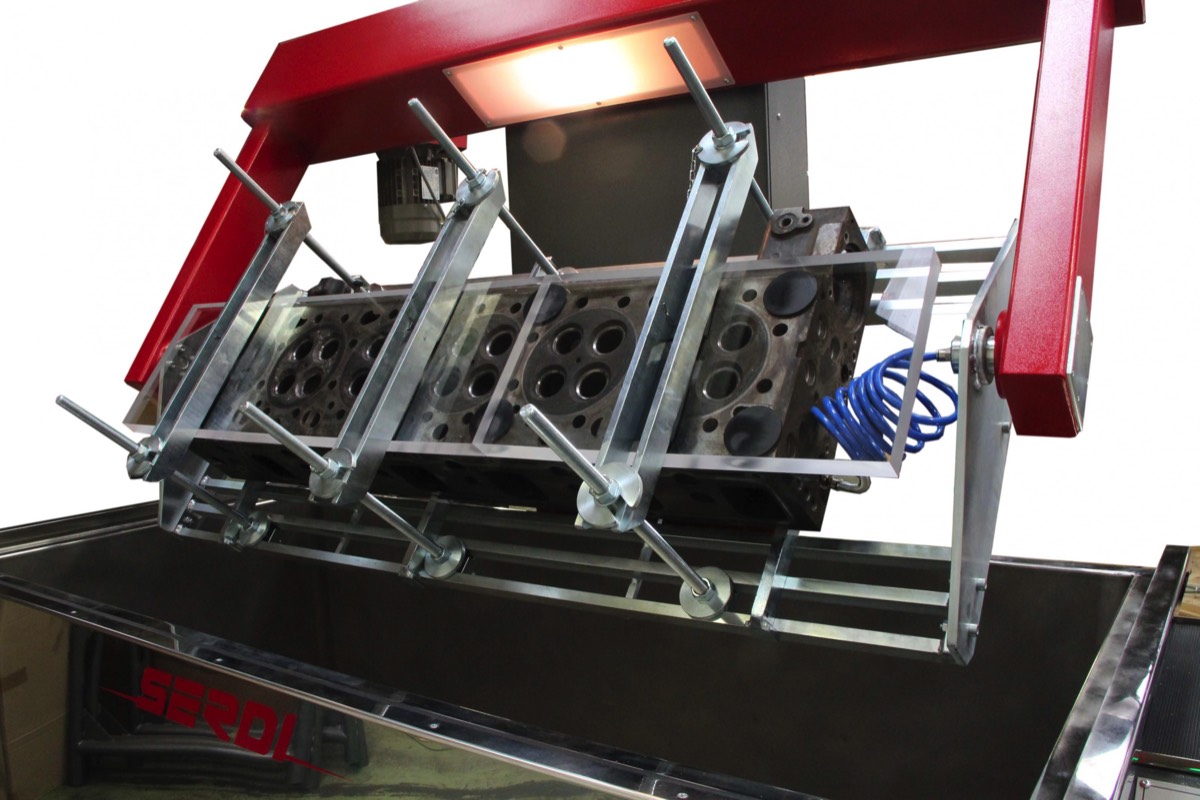

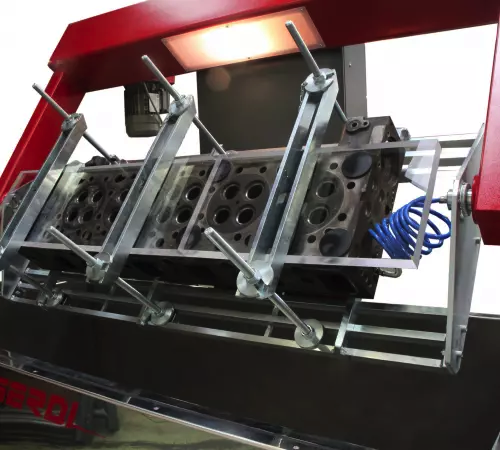

MOTORISCH ANGETRIEBENE 360°-HALTERUNG
Elektrisch angetriebene Drehung des Teils um 360° zur Prüfung aller Seiten des Zylinderkopfes auf Risse.

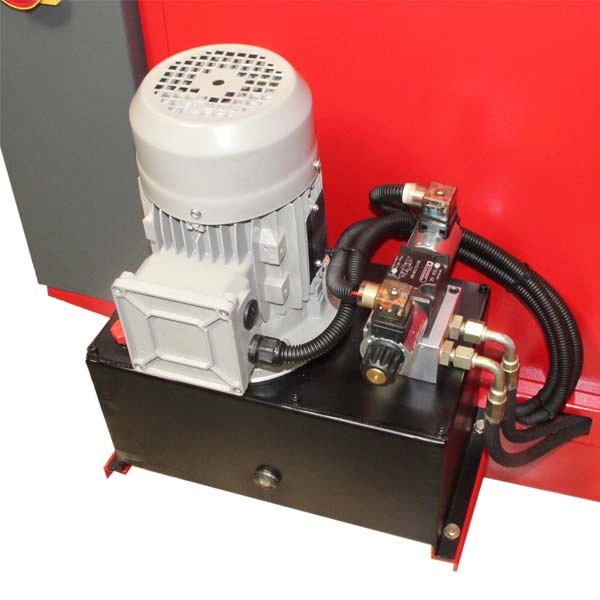

HYDRAULISCH ANGETRIEBENE VERTIKALBEWEGUNG
Heben und Senken des Werkstücks mit hydraulischen Hebern.

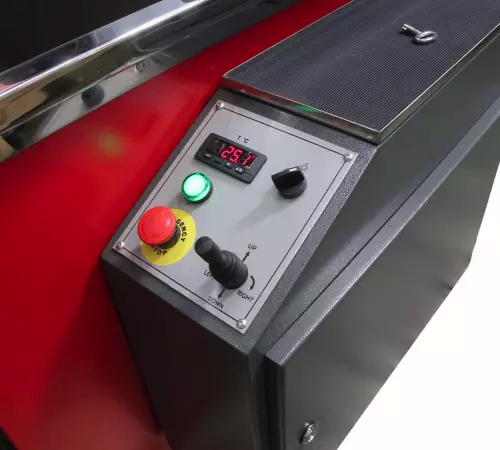

BEDIENUNG DER MASCHINE
Werkstück kann vom Bediener blind mittels Joystick kontrolliert werden. Gegen Fehlbedienung muss der Knopf an der Spitze deds Joysticks gedrückt werden.
Somit bleibt die Aufmerksamkeit des Bedieners alleine auf die Rißsuche beschränkt.
- auf/ab
- links/rechts
Somit bleibt die Aufmerksamkeit des Bedieners alleine auf die Rißsuche beschränkt.
TANK
Isolierter Tank aus Edelstahl
WASSERMANGEL-SICHERUNG
Damit die Heizstäbe nicht beschädigt werden sorgt ein Schwimmschalter dafür, dass die Heizungsanlage nur bei ausreichendem Wasserstand betrieben wird.
PROGRAMMIERBARER HEIZZYKLUS
Der Heizzyklus ist auf wöchentlicher Basis programmierbar und ermöglicht ein Vorheizen in der Nacht, wodurch die Nutzungszeit der Maschine optimiert wird.
HEIZLEISTUNG
Die Wassererwärmung erfolgt über zwei elektrische Heizstäbe mit je 4,5 kW, die sich am Boden des Tanks befinden und durch Abdeckungen geschützt sind.
Technische Daten
PLATZBEDARF
Breite : 2060 mm - 81.1"
Tiefe : 1200 mm - 47.24"
Höhe : 1900 mm - 74.8"
Nettogewicht ca. : 660 Kg - 1455 lbs
Breite : 2060 mm - 81.1"
Tiefe : 1200 mm - 47.24"
Höhe : 1900 mm - 74.8"
Nettogewicht ca. : 660 Kg - 1455 lbs
MAXIMALE ZYLINDERKOPFGRÖSSE
Breite : 1350 mm - 53.15"
Tiefe : 460 mm - 18.11"
Höhe : 410 mm - 16.14"
Max. Gewicht des Blocks : 300 Kg - 661 lbs
Breite : 1350 mm - 53.15"
Tiefe : 460 mm - 18.11"
Höhe : 410 mm - 16.14"
Max. Gewicht des Blocks : 300 Kg - 661 lbs
AUFSPANNUNG
Leistung des Hydraulikaggregats: 0,75 kW
Leistung des Getriebemotors für die Tischdrehung :
Aufwärts-/Abwärtsbewegung : 545 mm - 21.45"
Drehgeschwindigkeit der Wiege : 4 U/min
Leistung des Hydraulikaggregats: 0,75 kW
Leistung des Getriebemotors für die Tischdrehung :
Aufwärts-/Abwärtsbewegung : 545 mm - 21.45"
Drehgeschwindigkeit der Wiege : 4 U/min
TANK
Fassungsvermögen des Tanks : 710 L
Leistung der Heizwiderstände: 2 x 4,5 kW
Thermostat : 0 bis 90°C
Fassungsvermögen des Tanks : 710 L
Leistung der Heizwiderstände: 2 x 4,5 kW
Thermostat : 0 bis 90°C
ANSCHLÜSSE
Elektrische Stromversorgung: 16kVA-3x400V-AC-50/60 Hz
oder 16kVA-3x230V-AC-50/60 Hz
Pneumatische Luftversorgung : 6 bar
Elektrische Stromversorgung: 16kVA-3x400V-AC-50/60 Hz
oder 16kVA-3x230V-AC-50/60 Hz
Pneumatische Luftversorgung : 6 bar
