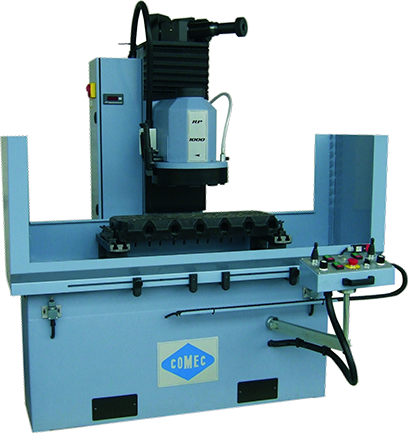

COMEC RP1000
Alle Maschinenteile, wie das Gestell, der Tisch, die Säule und der Kopf, sind aus breit verripptem Gusseisen gefertigt und bieten dadurch eine hohe Steifigkeit und Robustheit.
Der Tischvorschub erfolgt über eine Kugelumlaufspindel, die auch bei langsamen Vorschubgeschwindigkeiten äußerst präzise arbeitet. Ein Frequenzumrichter, der die Spindel steuert, ist an den Getriebemotor angeschlossen, um verschiedene Vorschubgeschwindigkeiten zu ermöglichen, die mit einem Potentiometer in weiten Grenzen eingestellt werden können.
Ein weiterer Frequenzumrichter regelt die Spindeldrehzahl, um jederzeit die ideale Schnittgeschwindigkeit für die verschiedenen Schneidsysteme zu erreichen, wie z.B. die Schleifsektoren für das Schleifen von Guss- oder Aluminium-Zylinderköpfen mit Vorkammern, das Werkzeug für das Aluminium-Resurfacing oder die CBN-PCD-Werkzeughalterplatte für das Hochgeschwindigkeits-Resurfacing.
Die Rotationsgeschwindigkeit wird auf einem digitalen Display angezeigt.
Für eine einfache und sichere Bedienung der Maschine befinden sich alle Steuerbefehle auf einem drehbaren Bedienfeld, das an jeden Bediener angepasst werden kann. Um ein effizientes Produkt zu liefern, umfasst die Standardausrüstung der Maschine außerdem den Eilgang des Fräskopfes, ein effizientes Kühlsystem mit Dekantierbecken und eine Abrichtvorrichtung mit Diamantabrichter.
Auf Anfrage ist auch nützliches Zubehör erhältlich, wie z.B. die verstellbare Aufspannvorrichtung für Zylinderköpfe, der V-Block-Montagesatz, der drehbare Stützteller für das Schleifen von Schwung-, Kupplungs- oder Bremsscheiben.
| Technische Daten | |
|---|---|
| Tisch Verfahrweg | 1070 mm |
| max. Werkstücklänge | 895 mm |
| max. Werkstückbreite | 355 mm |
| min.-max. Werkstückhöhe | 125-545 mm |
| nutzbare Tischfläche | 920x210 mm |
| Durchmesser Fräskopf | 355 mm (14") |
| variabler Fräsdrehzahl | 300 - 1500 UpM |
| variabler Tischvorschub | 0 - 1500 mm/min |
| Fräsmotor | 4.00 kW (M 2.20 kW) |
| Tischvorschubmotor | 0.75 kW |
| Eilgang-Motor | 0.18 kW |
| Kühlmittelpumpe | 0.10 kW |
| Abmessungen (LxBxH) | 1680x1140x1850 mm |
| Gewicht | 1015 kg |
Standardausstattung
- Einstellbare Spindeldrehzahl mit digitaler Anzeige
- Einstellbarer Tischvorschub
- Tisch mit Kugelumlaufspindel
- Schneller motorisierter Kopfvorschub
- Betriebsarten manuell/kontinuierlich/automatisch
- Drehbares Bedienfeld
- Spritz- und Sicherheitsschutz mit Policarbonat-Schild
- Paar parallele Stützen mit Klemmen
- Schmiermittel für Schlitten
- Satz Schraubenschlüssel
- Gebrauchsanweisung
NUR SCHLEIFVERSION: * Ø 355mm Schleifsegmentkopf komplett mit Segmenten für Gusseisen (10 Stk.) und Schneidwerkzeug * Kühlanlage komplett mit Pumpe und Absetzbecken * Schleiifsegmentabrichter * Kühlmittelemulsion
NUR M-VERSION: RP1361 CBN/PCD/ALP Messerkopf UT1330 1/2 "CBN/PCD-Einsatz Stahlhalter UT1355 1/2" CBN-Einsatz für Gusseisen
